Die Modellbau- und Flugkurse des BPMV



Der Badisch-Pfälzische Modellflugsportverein Mannheim e.V. veranstaltet jährlich einen Modellbau-Lehrgang.

Jugendliche ab etwa 10 Jahren können unter fachlicher Anleitung ein flugfähiges, ferngesteuertes Flugmodell mit Elektroantrieb bauen. Anschließend kann in einer Großsporthalle des BPMV mit den Flugübungen begonnen werden. Erfahrene Modellbauer aus unserem Verein stehen an bis zu 5 Nachmittagen und Abenden beim Bau und an 8-10 Flugschulterminen mit Rat und Tat zur Verfügung. Für das benötigte Bausatzmodell und die technische Ausrüstung organisiert der Verein eine Sammelbestellung. Die Flugschule wird durch Fluglehrer des Vereins betreut, um so ein absturzarmes Erlernen des Modellfluges zu ermöglichen.

> ACHTUNG: Der Baukurs 2024 / 2025 steht wieder an!  <

Anmeldungen sind nur am Infoabend möglich!



Wichtiger Termin: Infoabend am 28.11.2024 um 18:00h im Vereinsheim Konrad-Zuse-Ring 8, Mannheim-Neuostheim





Nächster Baukurs:

Der diesjährige Kurs findet wieder im November 2024 statt.

(unter Beachtung geltender Hygiene-Regeln)

Folgende Termine liegen fest:

Termin

Aktivität

Do. 28.11.2024
18:00 Uhr

Informationsabend mit Vorstellung des Baukurses, des Modells und der organisatorischen Gegebenheiten. Beantwortung anfallender Fragen und verbindliche Anmeldung im Vereinsheim am City-Airport Mannheim, Zufahrt über Konrad-Zuse-Ring 8


Bautermine
So, 30. November 2024 - 13-18 Uhr
Sa, 07. Dezember 2024 - 13-18 Uhr
So, 08. Dezember 2024 - 10-13 Uhr
Sa, 14. Dezember 2024 - 13-18 Uhr
So, 15. Dezember 2024 - 10-13 Uhr
Sa, 11  Januar 2025 - 13-18 Uhr  (Reserve-Termin)

Ort: Wir bauen unser Modell in den Clubräumen der Segelflieger Mannheim auf dem Gelände des Flugplatzes Mannheim-Neuostheim, Zufahrt über Konrad-Zuse-Ring 8.  Achtung: Es besteht kein öffentlicher Zugang, bitte telefonische Anmeldung bei der Baukursleitung!!

Jan. 2025
bis
März 2025



Flugschultermine

-jeweils Sonntags 09/10 - 13 Uhr

-Beginn geplant ab Mitte Januar 2025 in den Turnhallen der Stadt Mannheim

-Gäste und Interessierte sind herzlich dazu eingeladen.

 Unsere nächsten Flugtermine sind:

So, 21. Januar 2024 - 9-13 Uhr  Sporthalle Moll-Gymnasium
So, 28. Januar 2024 - 9-13 Uhr  Sporthalle Moll-Gymnasium
So, 04. Februar 2024 - 9-13 Uhr Sporthalle Moll-Gymnasium
So, 18. Februar 2024 - 10-13 Uhr  Sporthalle Berta Benz Schule
So, 25. Februar 2024 - 9-13 Uhr  Sporthalle Moll-Gymnasium
So, 03. März 2024 - 10-13 Uhr  Sporthalle Berta Benz Schule
So, 10. März 2024 - 9-13 Uhr  Sporthalle Moll-Gymnasium
So, 17. März 2024 - 10-13 Uhr  Sporthalle Berta Benz Schule

Zur Info:
Sporthalle Moll-Gymnasium, Feldbergstrasse 16, 68163 Mannheim
Sporthalle Berta Benz Schule, Waldhofstrasse 68, 68169 Mannheim




Kosten für das Flugmodell:
Flugmodell mit Elektroantrieb und Kleinteilen ca. 70.- Euro
Fernsteuerung für Flugmodell (Sender, Empfänger etc.) ca. 100.- Euro
Akkus und Universal-Ladegerät ca. 50.- Euro

Die Betreuung während des Bauens und die Flugschule ist für die Teilnehmer kostenlos.

Zuständig für Informationen und Anmeldungen sind:

Baukursleitung
Jürgen Burkhardt und
Volker Leimbach, Tel. 015779819319

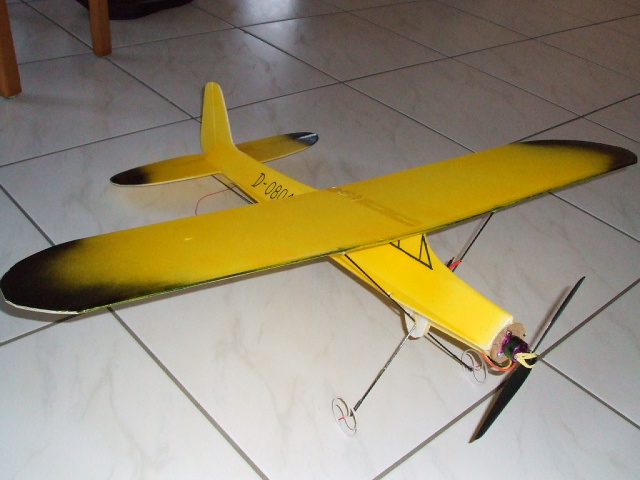

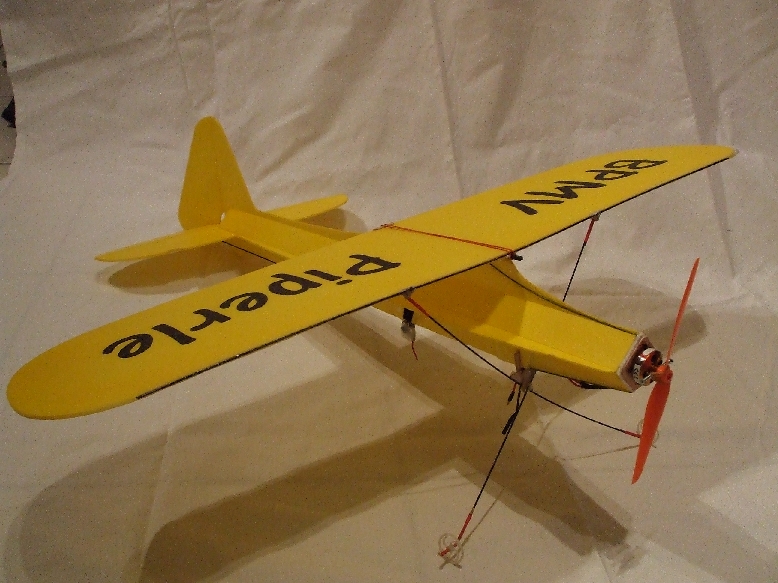

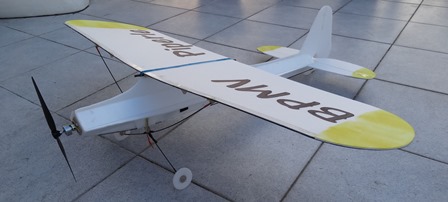

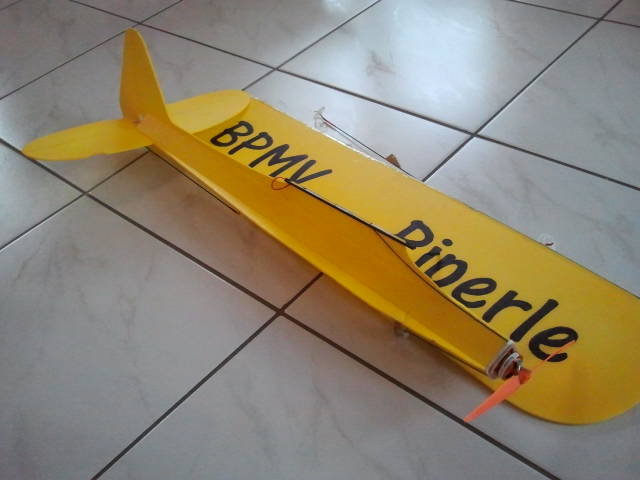

Piperle Version 19

Im Jahr 2015 wurde die gegenüber Version 18 leicht korrigierte Version 19 gebaut.

äußerlich sind diese Änderungen kaum sichtbar.

Diese Korrekturen sind:

  • Verringerung der Einstellwinkeldifferenz (EWD) auf 1,5 °
  • Verkürzung der Motorhalterung um 1 cm

Video der Version 19: Version 19-Piperle.mpg


die Bauanleitung hier zum Download

überarbeitete Bauanleitung Piperle V19 als PDF von 12/2014 (1083 kB, 13 Seiten, PDF)

Die Pläne hier zum Download

PiperJ3 V19_Gesamtplan A0.pdf (1378 KB, 1 Seite A0, PDF)

Große Gesamtpläne zum zusammenkleben

141219-2 DIN A3 PiperJ3 V19 Gesamtplan gekachelt.pdf (555 KB, 6 Seiten A3 PDF)

141219-2 DIN A4 PiperJ3 V19 Gesamtplan gekachelt.pdf (573 KB, 12 Seiten A4 PDF)

Bauplan A3 nach Bauteilgruppen:

141219-2 DIN A3 1von3 PiperJ3 V19 Rumpf.pdf (216 KB, 2 Seiten A3, gekachelt als PDF)

141219-2 DIN A3 2von3 PiperJ3 V19 Fläche.pdf (183 KB, 3 Seiten A3, gekacheltals PDF)

141219-2 DIN A3 3von3 PiperJ3 V19 Höhenleitwerk und Verstärkungen.pdf (184 KB, 2 Seiten A3, gekachel als PDF)

Bauplan A4 nach Bauteilgruppen

141219-2 DIN A4 1von3 PiperJ3 V19 Rumpf.pdf (238 KB, 5 Seiten A4, gekachelt als PDF)

141219-2 DIN A4 2von3 PiperJ3 V19 Fläche.pdf (195 KB, 5 Seiten A4, gestückelt als PDF)

141219-2 DIN A4 3von3 PiperJ3 V19 Höhenleitwerk und Verstärkungen.pdf (189 KB, 5 Seiten A4, gekachelt als PDF)

Holzteile

Da sich die Holzteile seit der Version 18 nicht geändert haben, gelten die Dateien der Version 18 weiter

PiperJ3 V18 Holzteile.pdf (26 KB, 1 Seite A4, PDF)



spacer



Wir bieten Interessenten eine Flugschule mit vereinseigenen Schulmodellen im Lehrer-Schüler-Betrieb an. Diese findet vorwiegend Mittwochs und am Wochenende statt. Terminabsprache bitte vorab unter 'Flugschultermin'

mehr Informationen
